光の屈折・反射のシミュレーション

Refract　Ver.1.5

●概要
　光の屈折・反射のシミュレーション

・［オプション］メニュー［物体形状］コマンドで物体を作成。
　　　　　　　　x, y：位置
　多角形　　　　▼ボタン：頂点を追加。
　正多角形　　　N：頂点の数。θ：回転角[度]。R1：外接円半径。
　長方形　　　　W：横の半分の長さ。H：縦の半分の長さ。
　円　　　　　　R1：半径。
　楕円　　　　　R1：x方向半径。R2：y方向半径。
　レンズ　　　　R1：左曲面半径（R1>0で凸、R1=0で平面、R1<0で凹）。
　　　　　　　　R2：右曲面半径（R2<0で凸、R2=0で平面、R2>0で凹）。

・［オプション］メニュー［レイトレース］コマンドで計算および表示の設定。
　光線
　　　　　　　　ペンの太さの設定。屈折率：代表的な媒質の屈折率またはアッベ数から計算。
　　　　　　　　吸収：吸収係数に基づき計算をするか否か。
　　　　光線No.1～No.3
　　　　　　　　表示のなし、あり、強度、対数強度から選択。色、屈折率、吸収係数の設定。
　背景
　　　　　　　　黒、白から選択。半径、屈折率、吸収係数の設定。
　物体
　　　　　　　　色、ペンの太さの設定。図の表示倍率の設定
　レイトレース
　　　　　　　　屈折反射計算レベル、計算をしなくなる最小強度の設定。
　　　　　　　　屈折反射表示レベルの設定。
　　　　　　　　脱出光：領域外へ出る指定レベルの光のみを表示するか否か。
　　　　　　　　反射：反射の計算をするか否か。

・［オプション］メニュー［光源］コマンドで光源の設定。
　光源方向、移動増分、表示用計算増分の設定

・［表示］メニューのコマンド
　　［拡大］［等倍］［縮小］：図の拡大・縮小。
　　　　［表示位置］　　：表示位置の設定。
　　　　［軸の表示］　　：軸の表示/非表示の切り替え。
　　　　［入射光座標］　：入射光座標/固定座標系の切り替え。
　　　　　　　　　　　　チェックされていないと固定(基準)座標系で表示．
　　　　　　　　　　　　チェックされていると入射光が左から水平になるように表示。
　　　　　　　　　　　　ただし，領域は光源方向のX,Yが共に0のときのみ表示。
　　　　　　　　　　　　表示方法によらず計算は固定(基準)座標系の領域内。

・［編集］メニューのコマンド
　グラフペイン
　　［全消去］　　　：計算結果の消去。
　　［再計算］　　　：再計算して表示。
　　［重ね書き］　　：重ね書きのオン・オフ。
　テキストペイン
　　［コピー］　　　：選択範囲をクリップボードにコピー。
　　［全て選択］　　：現在のテキストペインを全て選択。

・グラフペインでのマウス操作
　左クリック：表示位置をマウスポインタで変更。
　右クリック：表示位置を中央に変更。

・グラフペインでのキー操作
　[←]，[→]，[↑]，[↓] ：光源の位置の移動。
　[←]+[SHIFT]，[→]+[SHIFT]：光源の方向を回転。

●例

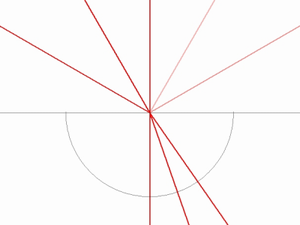

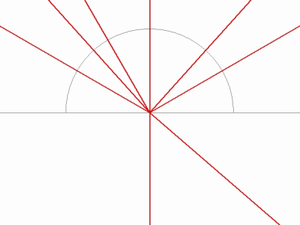

・半円レンズ1 (n=1.5)
　

・半円レンズ2 (n=1.5)
　

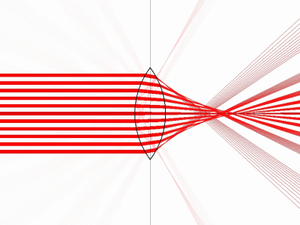

・凸レンズ (n=1.5)
　

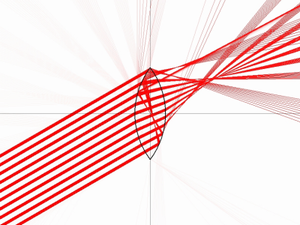

・凸レンズ（n=1.5 斜めから入射）
　

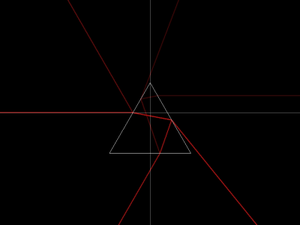

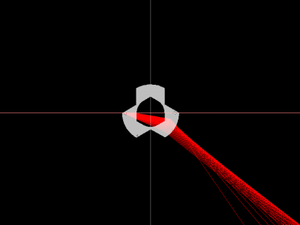

・プリズム (n=1.5)
　

　屈折光の偏角（入射角0～60°）
　

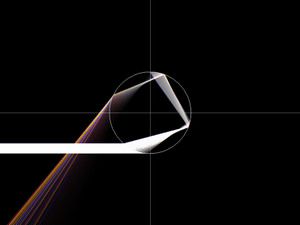

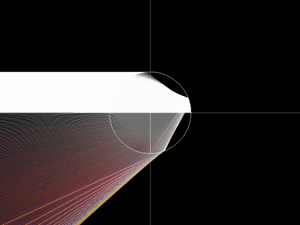

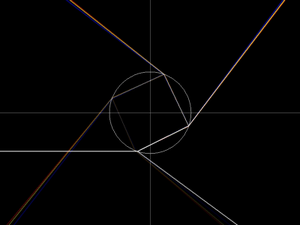

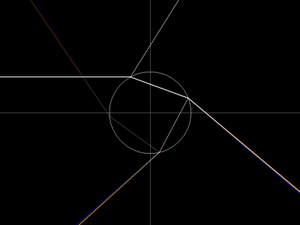

・水滴（1回反射と2回反射）
　

●履歴

Ver.1.0	07/08	初版
Ver.1.1	07/09	計算過程のデータ保存オプション追加
Ver.1.2	12/08	対数強度表示、表示用計算増分を追加
Ver.1.3	14/08	入射光座標系表示を追加
Ver.1.4	16/04	内外判定の変更（物体形状は反時計回り）
Ver.1.5	16/11	入射光座標系表示のBug Fix
